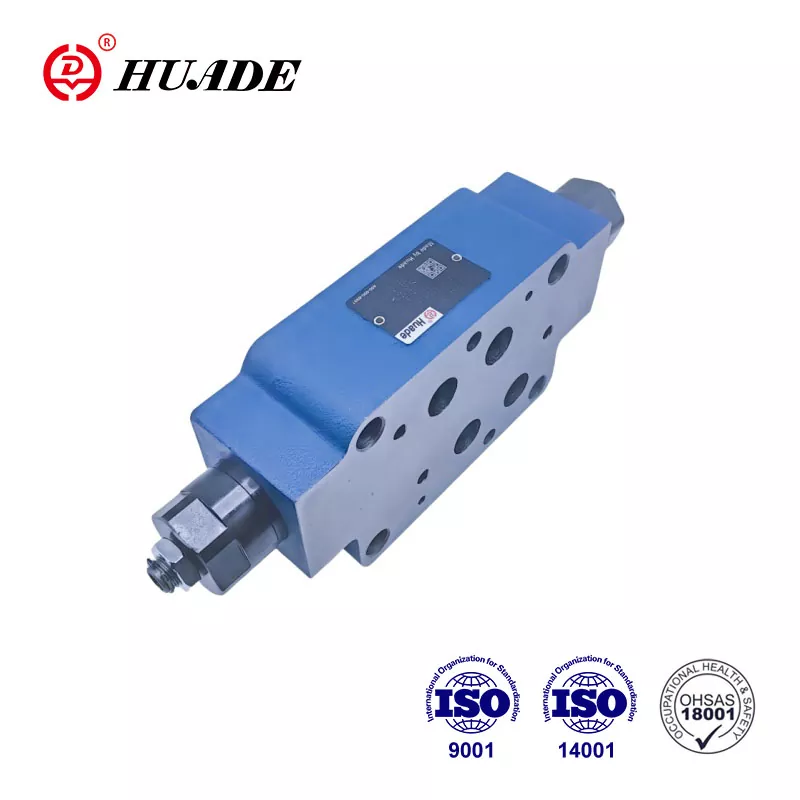

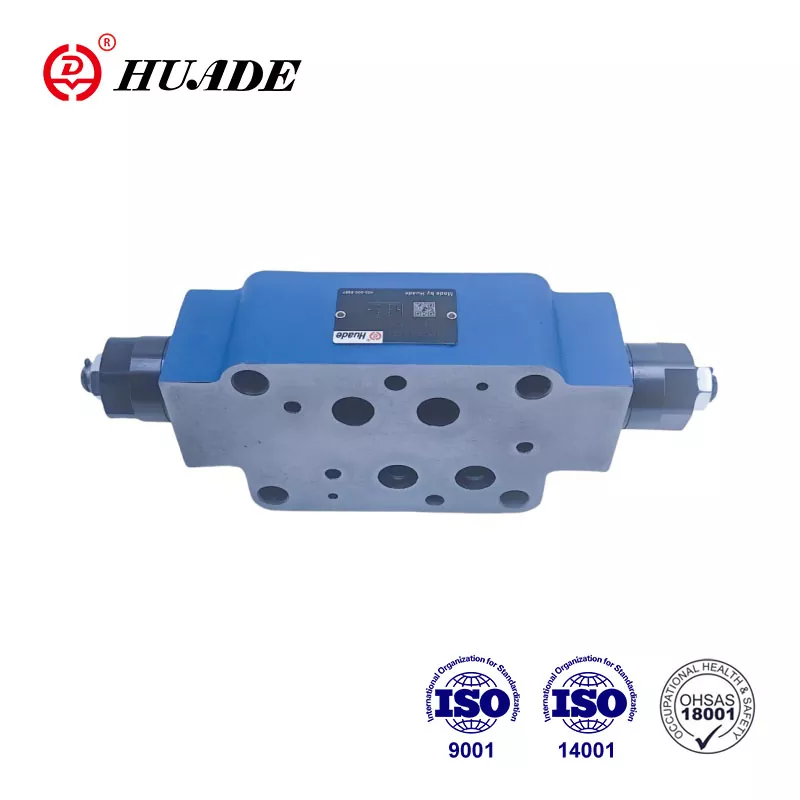

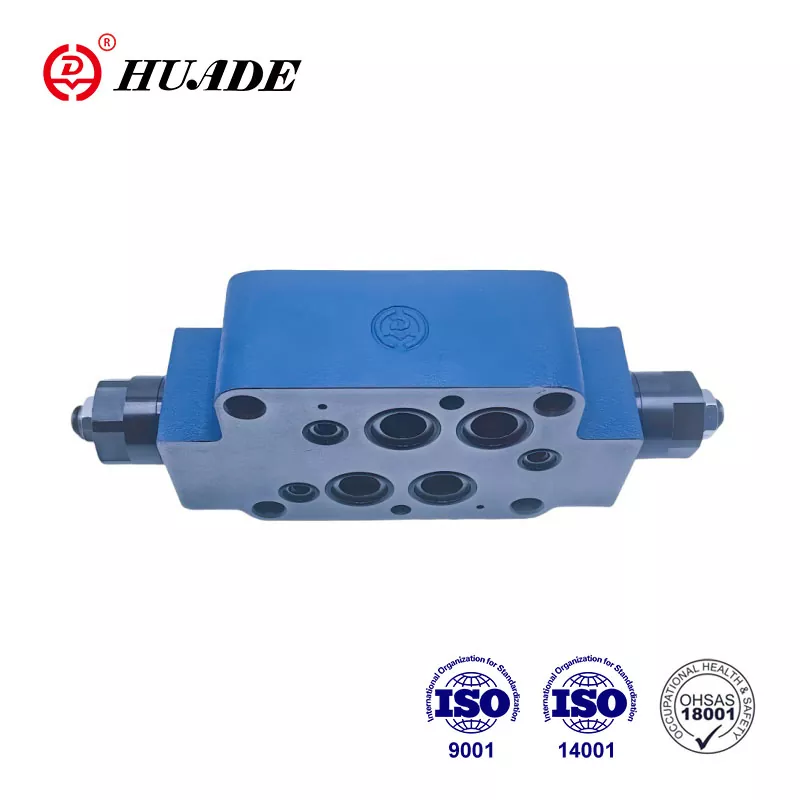

Conception à plaque sandwich Les vannes de type Z 2 FS 16 sont des vannes à double étranglement/retour. La fonction de cette vanne est de contrôler le débit d’entrée ou de sortie. Le fait que Huade® Z 2 FS 16 puisse remplacer Rexroth® Z2FS 16 3XB est principalement dû à la coopération à long terme avec Rexroth. L'usine contrôle strictement la qualité des produits et tous les clapets anti-retour sont conformes aux normes internationales.
|
Données techniques (pour les applications en dehors de ces paramètres, merci de nous consulter !) |
|||
|
Taille |
6 |
16 |
22 |
|
Débit maximum (L/min) |
80 |
250 |
350 |
|
Pression de service maximale (MPa) |
31.5 |
35 |
|
|
Fluide sous pression |
Huile minérale (pour joint NBR) ou ester de phosphate (pour joint FPM) |
||
|
Plage de viscosité (mm²/s) |
10 à 800 |
||
|
Plage de température du fluide (℃) |
-30 à +80 |
||
Caractéristiques:
▶ Conception de plaque à sandwich
▶ Schéma de raccordement selon DIN 24 340, de A, ISO 4401 et CETOP - RP 121H
▶ Limitation du débit principal ou pilote avec deux ports de service
▶ Contrôle des compteurs entrants et sortants.
Application:
Les clapets anti-retour Z 2 FS 16 sont utilisés pour limiter le débit d'huile principal ou pilote à un ou deux ports de service.
Les vannes de type Z 2 FS 16 sont des vannes à double étranglement/retour en version à plaque sandwich. Deux clapets d'étranglement/anti-retour disposés symétriquement limitent le débit (au moyen de tiroirs d'étranglement réglables) dans un sens et permettent un retour libre dans l'autre sens.
Limitation du débit principal
Le double papillon/clapet anti-retour est monté entre le distributeur et l'embase pour modifier la vitesse d'un actionneur (limitation de débit principal).
Limitation du débit pilote
Dans le cas de distributeurs pilotés, le double papillon/clapet anti-retour peut être utilisé comme réglage du starter pilote (limitation du débit pilote). Dans ce cas, il est placé entre la vanne principale et la vanne pilote.
Structure du double papillon/clapet anti-retour, type Z 2 FS 16 3XB
Principe des systèmes hydrauliques
