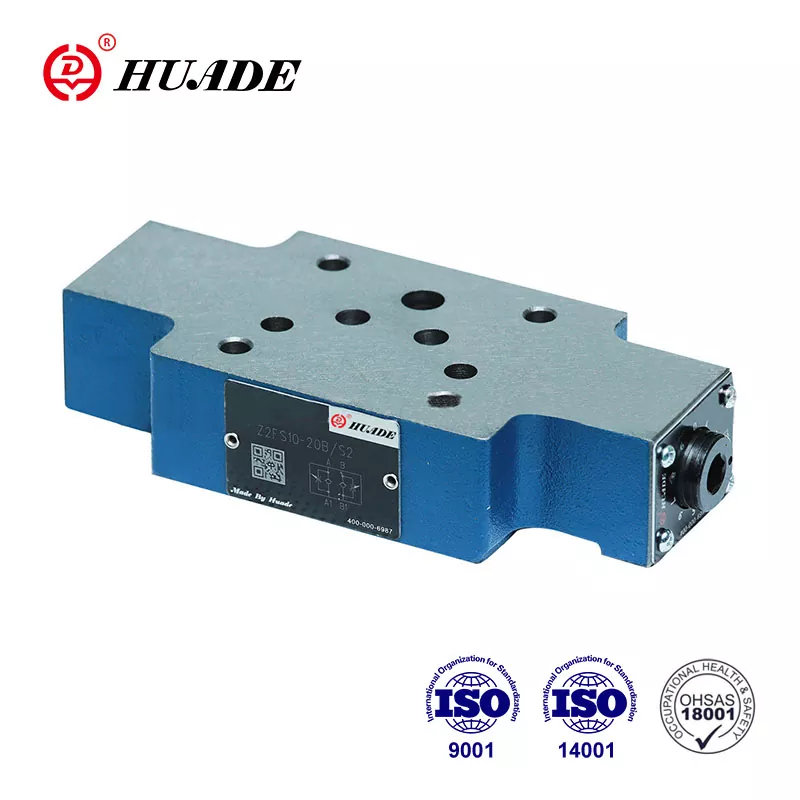

Clapet anti-retour d'accélérateur Z2FS 10-5

Le double papillon/clapet anti-retour type Z2FS 10...-30B/... est en version à plaque sandwich.  Cette vanne de débit est utilisée pour le contrôle du débit entrant ou du débit sortant. Il peut remplacer la série Z2FS 10-5-3X proposée par Rexroth grâce à deux coopérations à long terme avec Rexroth. L'emballage du produit des papillons des gaz Z2FS 10-5 peut également être personnalisé, comme un emballage en plastique étanche, un carton standard ou un emballage en contreplaqué.

Paramètre de produit du clapet anti-retour d'accélérateur Z2FS 10-5

Caractéristique du produit et application du clapet anti-retour d'accélérateur Z2FS 10-5

Caractéristiques:

▶ Vanne à plaque sandwich

▶ Schéma de raccordement selon DIN 24 340 de A, ISO 4401 et CETOP - RP 121 H

▶ Pour limiter le débit de fluide principal ou pilote de 2 ports de service

▶ 3 éléments de réglage

. Bouton rotatif verrouillable avec échelle

. Broche avec hexagone interne et échelle

. Bouton rotatif avec échelle

▶ Pour le contrôle des entrées et des sorties

Application:

Le clapet anti-retour à double papillon Z2FS 10-5 est utilisé pour limiter le débit principal ou pilote d'un ou deux ports de service. Deux clapets papillon/retour disposés symétriquement limitent le débit dans un sens et permettent un écoulement libre dans le sens opposé.

Coupe et symbole du clapet anti-retour Z 2 FS 10-5

Pour le dosage, le fluide de contrôle passe du port A1 au port A2 via le point d'étranglement (1), qui est constitué du siège de vanne (2) et du tiroir d'étranglement (3.1). Le tiroir d'étranglement (3.1) est réglable axialement via la broche (4), permettant ainsi d'ajuster le point d'étranglement (1). En même temps, le fluide dans l'orifice A1 atteint le côté tiroir (6) via l'alésage (5). La pression présente en plus de la force du ressort maintient le tiroir d'accélérateur (3.1) dans sa position d'étranglement. Le flux revenant de l'orifice de service B2 déplace le tiroir d'accélérateur (3.2) contre le ressort (7), ce qui fait que la vanne agit comme un clapet anti-retour. et permettant la libre circulation. Selon la manière dont la vanne est installée, l'effet d'étranglement peut être organisé comme une commande de dosage à l'entrée ou à la sortie.

Limitation du débit de fluide principal

Afin de modifier la vitesse d'un actionneur (débit de fluide principal), le double papillon/clapet anti-retour est installé entre le distributeur et la sous-plaque.

Limitation du débit du fluide pilote

Dans les distributeurs pilotés, le clapet anti-retour double/étrangleur est installé comme réglage du starter pilote (débit de fluide pilote). Il se place entre la vanne principale et la vanne pilote.

Structure du double papillon/clapet anti-retour, type Z 2 FS 10-5- 30B

Symbole de Z 2 FS 10 - 30B
