Lorsque vous travaillez avec des machines industrielles lourdes, il est essentiel de comprendre comment la puissance fluidique circule dans votre système. Au cœur de nombreux systèmes hydrauliques à haut débit se trouve un composant essentiel appelé distributeur, en particulier la série WH de Bosch Rexroth. Ces vannes ne semblent peut-être pas impressionnantes à première vue, mais elles effectuent de gros travaux dans les usines et les environnements industriels du monde entier.
Qu'est-ce qui rend les valves de commande directionnelles si importantes
Considérez une valve de commande directionnelle comme un agent de la circulation pour le fluide hydraulique. Sa tâche principale est de décider où va le fluide, ce qui contrôle directement le mouvement de vos machines. Que vous démarriez, arrêtiez, accélériez ou changeiez la direction d'un vérin hydraulique, la valve de commande directionnelle rend cela possible.
Le type WH fait spécifiquement référence aux valves de commande directionnelles pilotées qui utilisent la pression hydraulique pour contrôler le débit principal. Cela compte plus que vous ne le pensez. Lorsque vous avez affaire à des débits élevés et à de grands volumes de fluide, une simple vanne à commande directe n'a tout simplement pas assez de puissance pour faire le travail. Les forces agissant sur un grand tiroir de vanne sont énormes et c'est là qu'une opération pilote devient nécessaire.
Bosch Rexroth a conçu sa série WH pour gérer exactement ces situations exigeantes. Ces vannes peuvent gérer des pressions jusqu'à 350 bars et des débits atteignant 1 100 litres par minute. Pour mettre cela en perspective, nous parlons de déplacer suffisamment de fluide hydraulique pour alimenter d’énormes presses industrielles, des équipements de moulage lourds et de grands systèmes de manutention.
Comment fonctionnent réellement les vannes de commande directionnelles de la série WH
La beauté de la valve de commande directionnelle WH réside dans sa conception à deux étages. Au lieu d'essayer de déplacer directement un grand et lourd tiroir, le système utilise une petite vanne pilote pour contrôler une vanne principale beaucoup plus grande. C'est une amplification de puissance en action.
Voici comment cela fonctionne en pratique. L'étage pilote utilise une petite quantité de pression hydraulique pour déplacer un petit tiroir de valve. Cela crée une différence de pression qui agit sur les extrémités du tiroir principal beaucoup plus grand. Cette différence de pression génère suffisamment de force pour surmonter les forces du fluide et la friction, permettant au tiroir principal de changer de position et de rediriger le débit complet du système.
La désignation WH vous indique qu'il s'agit d'une commande pilote purement hydraulique. Tous les signaux de commande proviennent de sources de pression hydraulique et non de solénoïdes électriques. Cela rend les vannes WH particulièrement utiles dans les environnements où les systèmes électriques peuvent poser problème, comme les applications sous-marines, les températures extrêmes ou les atmosphères explosives.
À l'intérieur du corps de la vanne, vous trouverez un alésage usiné avec précision dans lequel la bobine en acier trempé coulisse d'avant en arrière. Le tiroir comporte des zones et des rainures soigneusement conçues qui s'alignent avec les orifices du corps de la vanne. Lorsque le tiroir se déplace, il ouvre et ferme ces chemins d'écoulement, dirigeant le fluide vers différents actionneurs ou vers le réservoir.
Différentes configurations pour différents besoins
Les valves de commande directionnelles sont disponibles dans différentes configurations, et comprendre la terminologie aide à sélectionner la bonne valve. Les chiffres que vous voyez dans les descriptions des vannes font référence au nombre de ports et de positions.
Une vanne à quatre voies et trois positions (écrite 4/3) possède quatre connexions fluidiques et trois positions de fonctionnement distinctes. Les quatre ports comprennent généralement l'alimentation de la pompe, le retour du réservoir et deux ports de travail qui se connectent à votre actionneur. Les trois positions comprennent généralement deux positions actives pour déplacer votre cylindre ou moteur dans les deux sens, plus une position centrale.
Cette position centrale compte plus que beaucoup de gens ne le pensent. Dans une configuration à centre fermé, tout débit s'arrête lorsque la vanne revient au centre. Cela fonctionne bien avec les pompes à cylindrée fixe et lorsque vous avez besoin d'un maintien de position précis. Un centre ouvert permet au débit de la pompe de revenir au réservoir en position neutre, réduisant ainsi la génération de chaleur mais permettant potentiellement à votre actionneur de dériver sous charge. Les configurations centrales en tandem offrent un terrain d'entente, déchargeant la pompe tout en bloquant les ports de l'actionneur.
La série WH offre toutes ces conditions centrales et bien plus encore. Vous pouvez commander des vannes avec centrage par ressort, où les ressorts repoussent le tiroir au point mort, ou avec centrage par pression, où la pression hydraulique maintient le tiroir centré. Certaines applications nécessitent des configurations de décalage de ressort ou des crans hydrauliques qui maintiennent la bobine dans la position dans laquelle elle a été commandée en dernier lieu.
Des spécifications techniques qui comptent
Lorsque vous comparez des vannes de commande directionnelles, certaines spécifications vous indiquent ce que la vanne peut réellement faire dans votre système. La série WH couvre les tailles nominales de NG10 à NG32. Cette taille nominale est directement liée au débit que la vanne peut gérer.
Une vanne NG10 peut traiter 200 à 300 litres par minute, ce qui convient aux machines de taille moyenne. Passez au NG32 et vous obtenez une capacité de débit maximale de 1 100 litres par minute. Cette taille plus grande est celle que vous spécifieriez pour les plus grandes presses industrielles ou les équipements de production à grande vitesse.
La pression de service maximale de 350 bars place les vannes WH dans la catégorie des hautes performances. De nombreux systèmes industriels fonctionnent entre 200 et 250 bars. Cette capacité de pression supplémentaire offre donc une marge de sécurité et permet à la vanne de fonctionner dans les circuits les plus exigeants.
Toutes les valves de commande directionnelles WH se montent conformément aux normes ISO 4401. Cette norme internationale définit exactement où se trouvent les ports et comment la surface de montage est usinée. Pourquoi est-ce important ? Parce que cela signifie que vous pouvez potentiellement remplacer une vanne Bosch Rexroth par un équivalent Parker ou Eaton sans changer votre collecteur ou votre plomberie. Cette standardisation permet d'économiser énormément de temps et d'argent dans la conception et la maintenance du système.
Les vannes fonctionnent avec des fluides hydrauliques à base d'huile minérale ou d'ester phosphaté sur une plage de températures allant de moins 30 à plus 80 degrés Celsius. Cette large fenêtre de fonctionnement couvre la plupart des environnements industriels sans nécessiter de compensation de température particulière.
Applications du monde réel où les vannes WH excellent
Entrez dans n'importe quelle installation de fabrication lourde et vous trouverez probablement des vannes de commande directionnelles de la série WH au travail. Les aciéries les utilisent pour contrôler des presses de formage massives. Les usines de moulage par injection en dépendent pour les systèmes de serrage à haute force qui maintiennent les moules fermés sous une pression extrême.
Les grandes machines-outils présentent une autre application courante. Lorsqu'un centre d'usinage CNC doit positionner rapidement une table lourde ou serrer une pièce à usiner, une valve de commande directionnelle WH fournit l'action de commutation décisive et puissante requise. La capacité de la vanne à gérer des débits élevés signifie que ces mouvements se produisent rapidement, réduisant ainsi le temps de cycle et augmentant la productivité.
Les équipements de manutention tels que les ascenseurs hydrauliques et les plates-formes élévatrices bénéficient également de la technologie WH. Ces applications exigent avant tout une fiabilité, et la conception simple et robuste d'un distributeur piloté offre exactement cela.
Ce qui rend les vannes WH particulièrement adaptées à ces applications, c'est leur tolérance à des conditions de fonctionnement loin d'être parfaites. Les systèmes hydrauliques industriels ne peuvent souvent pas maintenir les conditions de fluide ultra-propre requises par les vannes proportionnelles plus sophistiquées. Les vannes WH fonctionnent de manière fiable avec une propreté du fluide hydraulique proche de la norme ISO 4406 20/18/15, alors que les vannes proportionnelles peuvent nécessiter 19/16/13 ou mieux. Cette différence dans les exigences de filtration se traduit directement par des coûts d’exploitation inférieurs et des intervalles d’entretien plus longs.
Comparaison des vannes WH avec la concurrence
Le marché des valves de commande directionnelles industrielles comprend plusieurs acteurs majeurs au-delà de Bosch Rexroth. La division Vickers d'Eaton propose la série DG3V-10 pour le fonctionnement à pilotage hydraulique et le DG5V-10 pour le fonctionnement à pilotage solénoïde. Celles-ci concurrencent directement les vannes WH et WEH, offrant des capacités de débit et des pressions nominales similaires.
Parker Hannifin produit de grandes vannes pilotées dans sa série D81VW et dans sa gamme plus large de série D. Comme les autres, ces vannes sont conformes aux normes de montage ISO 4401 et offrent des performances comparables.
Ce qui est intéressant dans ce paysage concurrentiel, c’est à quel point les spécifications haut de gamme sont devenues similaires. Les trois principaux fabricants proposent des vannes conçues pour une pression de 350 bars et un débit de 1 100 litres par minute. Ils suivent tous les mêmes normes de montage. Cette convergence reflète les demandes d'interchangeabilité du marché et a créé une situation dans laquelle la concurrence s'exerce davantage sur des facteurs secondaires tels que les délais de livraison, le support technique et les options de configuration spécifiques plutôt que sur de pures limites de performances.

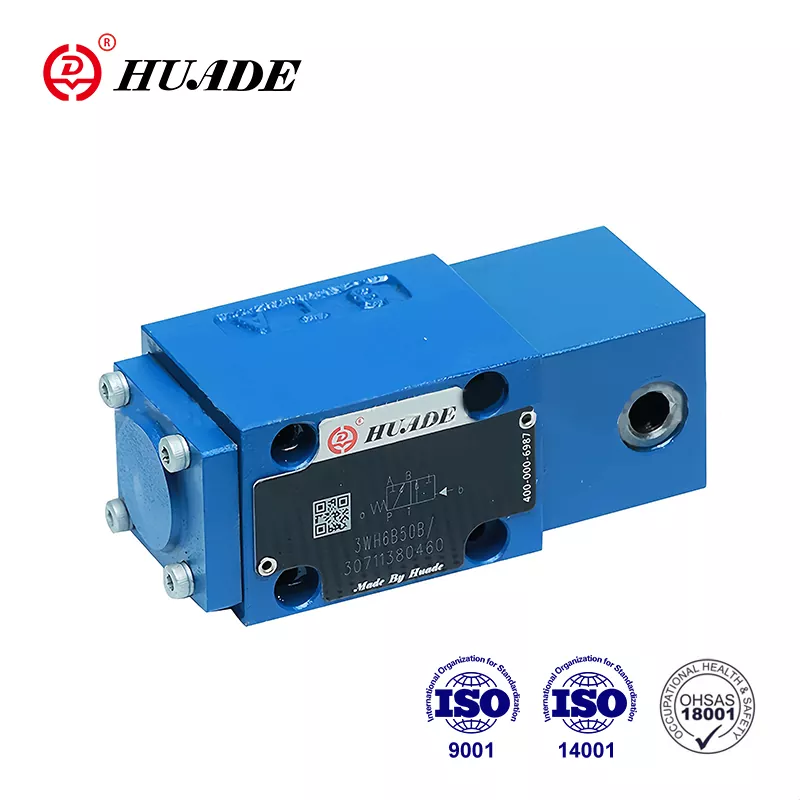

Les fabricants asiatiques sont également entrés sur le marché avec des vannes compatibles ISO 4401. Des sociétés comme Huade et Shanghai Lixin proposent des produits compatibles WH à des prix compétitifs, particulièrement attrayants pour les acheteurs des régions à industrialisation rapide. Bien que ces alternatives ne bénéficient pas de la même reconnaissance de marque, elles suivent les mêmes principes de conception de base et normes de montage.
Considérations relatives à la maintenance et problèmes courants
Un avantage significatif des valves de commande directionnelles de la série WH est leur profil de maintenance relativement simple. Contrairement aux vannes proportionnelles sophistiquées avec leurs tolérances serrées et leurs systèmes de rétroaction complexes, les vannes pilotées traditionnelles sont assez indulgentes.
Le mode de défaillance le plus courant est le blocage du tiroir, généralement causé par une contamination du fluide hydraulique. De minuscules particules peuvent s'accumuler dans les petits espaces entre la bobine et l'alésage, empêchant un mouvement fluide. Des changements de liquide réguliers et une filtration adéquate évitent la plupart de ces problèmes.
Les fuites internes se développent avec le temps, à mesure que l'usure normale augmente le jeu entre la bobine et l'alésage. Cela se traduit par des vitesses d'actionneur plus lentes, une force réduite et une génération de chaleur accrue. Lorsque les fuites internes deviennent excessives, la seule véritable solution est le remplacement de la valve. Le coût de reconstruction dépasse généralement le coût d’une nouvelle vanne pour la plupart des tailles.
Les fuites externes provenant des joints ou des raccords sont généralement plus faciles à résoudre. De nombreux joints peuvent être remplacés sans outils spécialisés. Toutefois, si la bobine elle-même est endommagée au niveau de la zone de scellement, un remplacement devient nécessaire.
La pression d'alimentation pilote mérite une attention particulière sur les vannes WH. Étant donné que le circuit pilote contrôle la position du tiroir principal, tout problème de pression pilote affecte directement le fonctionnement de la vanne. Qu'il s'agisse d'une alimentation pilote interne provenant de la pompe principale ou d'une alimentation pilote externe provenant d'une source distincte, cette pression doit rester stable et adéquate pour un changement de vitesse fiable.
Le coût initial d’une vanne de régulation directionnelle de qualité peut sembler important. Les assemblages Bosch Rexroth de milieu de gamme peuvent coûter environ 450 dollars, les configurations plus grandes ou plus complexes coûtant plus cher. Cependant, le coût total de possession dépend fortement de la fiabilité et de la durée de vie. Les vannes WH gagnent leur confiance grâce à des années de fonctionnement fiable avec un minimum d'attention.
L'avenir de la technologie de contrôle directionnel
L'industrie des vannes hydrauliques n'est pas en reste. Deux tendances majeures remodèlent le paysage, même si aucune n’a encore rendu les vannes de style WH obsolètes.
Les vannes de régulation proportionnelles offrent un contrôle de débit variable en continu plutôt qu'une simple commutation marche-arrêt. En faisant varier le signal d'entrée, vous pouvez contrôler avec précision la vitesse et la force de l'actionneur. Cela apporte des avantages significatifs pour les applications nécessitant un mouvement fluide ou un positionnement précis. However, proportional valves demand much cleaner hydraulic fluid, require regular calibration, and generally cost more to purchase and maintain.
L’hydraulique numérique représente un changement d’approche plus fondamental. Au lieu d'utiliser des vannes analogiques comme la série WH ou des vannes proportionnelles, les systèmes hydrauliques numériques utilisent un ensemble de vannes marche-arrêt à commutation rapide. En pulsant rapidement ces vannes, le système peut obtenir un contrôle précis qui rivalise ou dépasse les vannes proportionnelles tout en conservant la simplicité et la robustesse des composants tout ou rien.
L’hydraulique numérique promet d’importantes économies d’énergie en éliminant bon nombre des pertes d’étranglement inhérentes aux systèmes traditionnels. La technologie offre également une redondance intégrée puisque plusieurs petites vannes peuvent compenser en cas de panne de l'une d'entre elles. Les coûts de production pourraient baisser considérablement une fois les volumes augmentés, car les vannes numériques sont plus simples à fabriquer que les vannes proportionnelles de précision.
Malgré ces progrès, les valves de commande directionnelles WH traditionnelles conservent des avantages importants. Elles nécessitent une électronique de commande moins sophistiquée, tolèrent mieux la contamination que les vannes proportionnelles et s'intègrent parfaitement aux systèmes existants construits autour des normes ISO 4401. Pour les applications nécessitant une commutation robuste à haut débit sans contrôle continu, les vannes WH restent la solution la plus rentable.
Bosch Rexroth reconnaît ces pressions concurrentes et a développé sa stratégie Connected Hydraulics. Cette approche ajoute des capteurs et des interfaces numériques aux composants hydrauliques traditionnels, les intégrant ainsi aux environnements de l'Industrie 4.0 sans nécessiter une refonte complète du système. Une vanne WH avec capteurs de pression intégrés et surveillance de position peut fournir des données précieuses pour la maintenance prédictive tout en continuant à remplir sa fonction de commutation fondamentale.
Faire le bon choix de vanne
Le choix entre une vanne de régulation directionnelle WH traditionnelle et des technologies plus récentes dépend des exigences spécifiques de votre application. Pour les nouveaux systèmes nécessitant un contrôle précis de la vitesse ou des profils de mouvement complexes, les vannes proportionnelles ou le système hydraulique numérique sont judicieux malgré leurs coûts et leurs exigences de maintenance plus élevés.
Pour les pièces de rechange dans les systèmes existants, les vannes WH représentent généralement le choix le plus pratique. Ils s'inscrivent dans les modèles de montage standard ISO 4401, fonctionnent avec les circuits pilotes existants et offrent une fiabilité éprouvée. Concentrez votre sélection de fournisseurs sur des entreprises offrant un bon support technique et les options de configuration spécifiques dont vous avez besoin, comme des temps de commutation réglables ou un centrage de pression.
Lorsque le contrôle de la contamination est difficile, voire impossible, à réaliser, les vannes de régulation directionnelles pilotées traditionnelles surpassent clairement les alternatives proportionnelles. Des industries comme l’exploitation minière, la foresterie et la démolition entrent souvent dans cette catégorie. Les jeux internes plus importants et la conception plus simple de la vanne WH tolèrent des conditions qui détruiraient rapidement des commandes plus sophistiquées.
La clé est d’adapter la technologie des vannes aux besoins réels du système plutôt que de choisir automatiquement l’option la plus récente. Les distributeurs de la série WH sont restés en production pendant des décennies car ils résolvent efficacement les problèmes réels. Ils continueront à servir les systèmes industriels tant qu'il existera des applications qui privilégient la simplicité, la robustesse et la capacité à haut débit plutôt qu'un contrôle variable continu.
Comprendre comment ces vannes fonctionnent, ce qu'elles font bien et où des alternatives pourraient être plus utiles vous aide à prendre des décisions éclairées pour vos systèmes hydrauliques spécifiques. Que vous entreteniez un équipement existant ou conceviez de nouvelles installations, la vanne de régulation directionnelle WH mérite d'être considérée comme une solution éprouvée et fiable pour les applications de contrôle de fluides à haute puissance.
