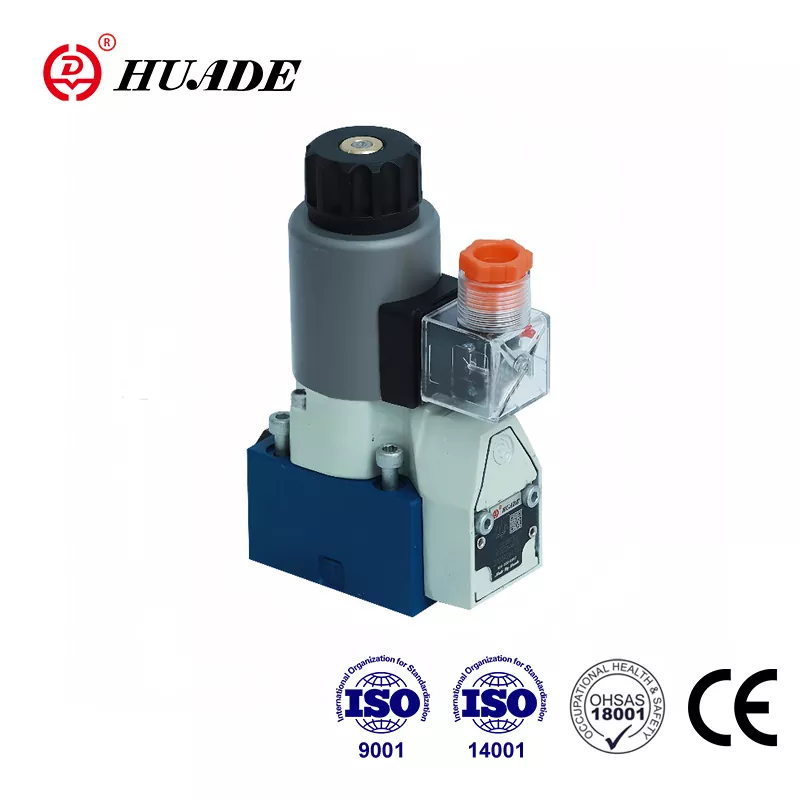

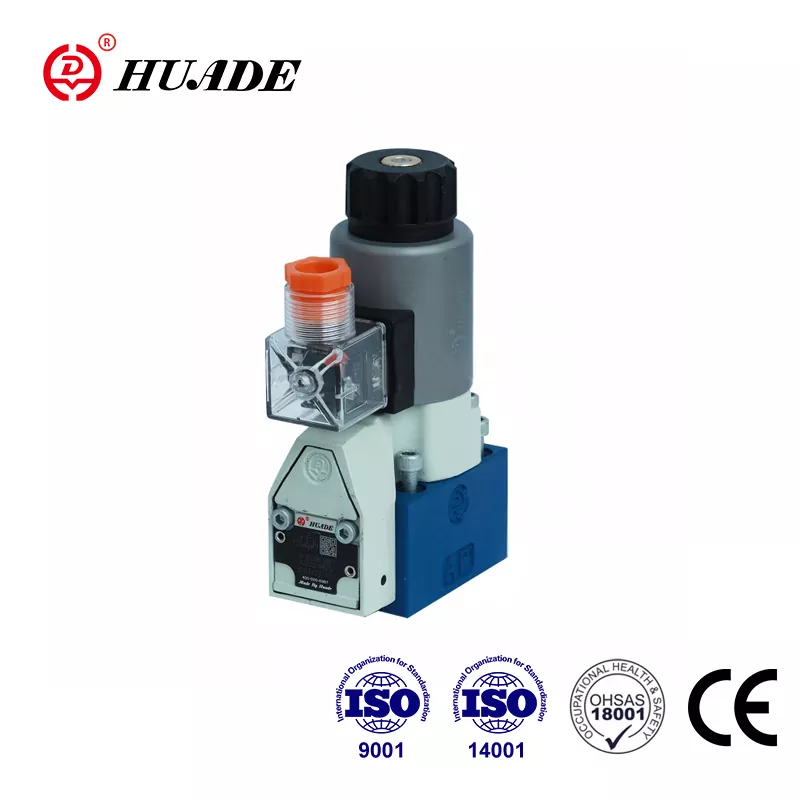

Huade Hydraulic est l'un des principaux fabricants de l'industrie hydraulique en Chine et possède deux expériences de coopération à long terme avec Rexroth depuis 1979. Les valves à siège directionnelles Huade® de type M-SEW 6 sont un remplacement abordable pour la série de composants Rexroth® M-SEW 6 3X. . Il est compétitif avec une bonne qualité et un prix inférieur. Pour garantir la haute qualité des produits hydrauliques, Huade Hydraulic exploite plus de 750 équipements de production avancés importés du monde entier. La qualité de cette électrovanne peut être entièrement conforme aux exigences des clients. L'usine a passé les normes internationales, à savoir ISO9001, ISO14001 et OH SAS18001. La série de vannes directionnelles est largement utilisée dans divers environnements industriels.
|
Données techniques (Pour des applications en dehors de ces paramètres, nous consulter !) |
|||
|
Général |
|||
|
Installation |
facultatif |
||
|
Max. température ambiante (℃) |
50 |
||
|
Poids |
Vanne à clapet 2/2 voies (kg) |
1.5 |
|
|
Vanne à clapet 3/2 voies (kg) |
1.5 |
||
|
Vanne à clapet 4/2 voies (kg) |
2.3 |
||
|
Données hydrauliques |
|||
|
Max. pression de service (MPa) |
voir tableau page 140 |
||
|
Max. débit (L/min) |
25 |
||
|
Fluide sous pression |
huiles minérales ou ester de phosphate |
||
|
Plage de température du fluide sous pression (℃) |
- 30 à + 80 |
||
|
Plage de viscosité (mm²/s) |
2,8 à 500 |
||
|
Degré de contamination μm |
Degré de contamination maximal admissible du fluide hydraulique selon NAS 1638 classe 9. Nous recommandons donc un filtre avec un taux de rétention minimum de β10≥ 75. |
||
|
Données électriques |
|||
|
Type de tension |
CC |
CA |
|
|
Tensions disponibles (V) |
12, 24, 42, 96, 110, 205, 220 |
possible uniquement via un redresseur |
|
|
Tolérance de tension (tension nominale) (%) |
±10 |
||
|
Consommation électrique (W) |
30 |
||
|
Devoir |
100% |
||
|
Temps de passage à la norme ISO 6403 |
voir tableau ci-dessous |
||
|
Fréquence de commutation (cycle s/h) |
15000 |
||
|
Protection selon DIN 40 050 |
IP65 |
||
|
Max. température de la bobine (℃) |
à 150 |
||
Caractéristiques:
▶ Distributeur à clapet directionnel à commande directe, actionné par solénoïde
▶ Le port fermé est sans fuite
▶ La commutation est assurée même après de longues périodes de pression
▶ Bobine solénoïde orientable de 90°
▶ Raccordement électrique individuel
▶ Avec commande manuelle protégée, en option
▶ Schéma de portage selon Din 24 340 forme A, ISO 4401 et CETOP - RP 121H
Application:
La valve directionnelle M-SEW de type 2 est une valve à clapet directionnelle actionnée par solénoïde. Ils contrôlent le début, l'arrêt et la direction d'un flux.
1. Fonctions, section de la vanne directionnelle à clapet M-SEW 6
M-SEW 6 se compose essentiellement d'un boîtier (1), des solénoïdes (2), du système de vanne trempé (3) et de la ou des billes (4) comme élément de fermeture.
Principe de base :
Dans la position initiale, la bille (4) est pressée sur le siège par le ressort (9) et dans la position de commutation par le solénoïde (2). La force du solénoïde (2) agit via le levier (6) et la bille (7) sur la tige d'actionnement (8), qui est scellée des deux côtés. La chambre située entre les deux éléments d'étanchéité est reliée au raccord P. La pression du système de valve (3) est ainsi équilibrée en ce qui concerne les forces d'actionnement (électro-aimant ou ressort de rappel). Les vannes peuvent donc être utilisées jusqu'à une pression de 63 MPa.
vue en coupe du type M-2SEW6N
vue en coupe du type M-3SEW6U
