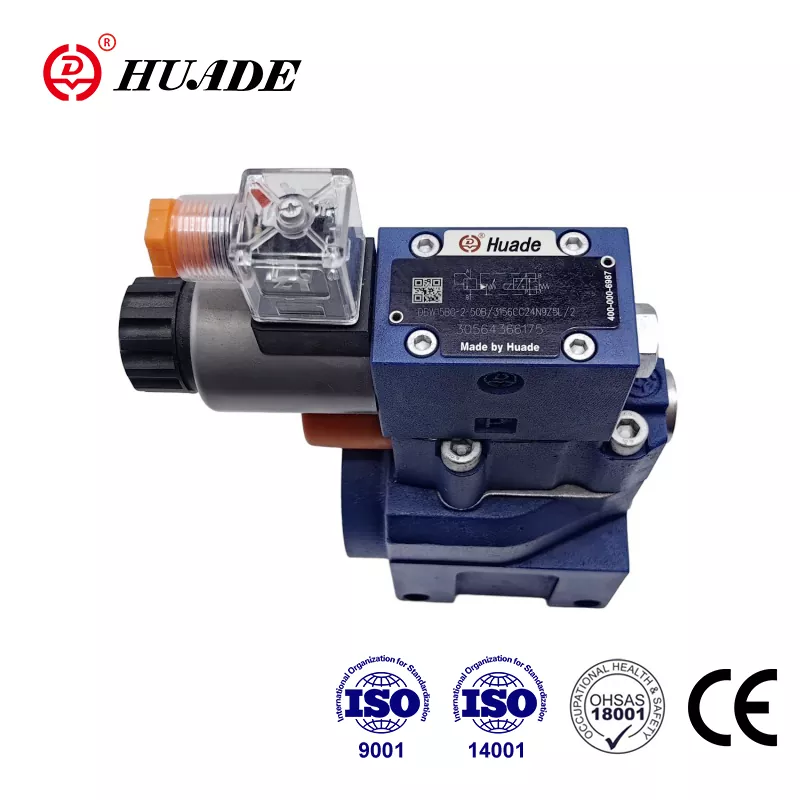

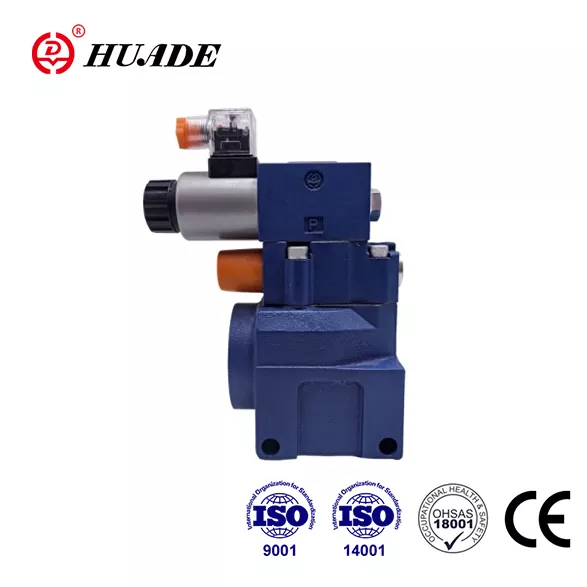

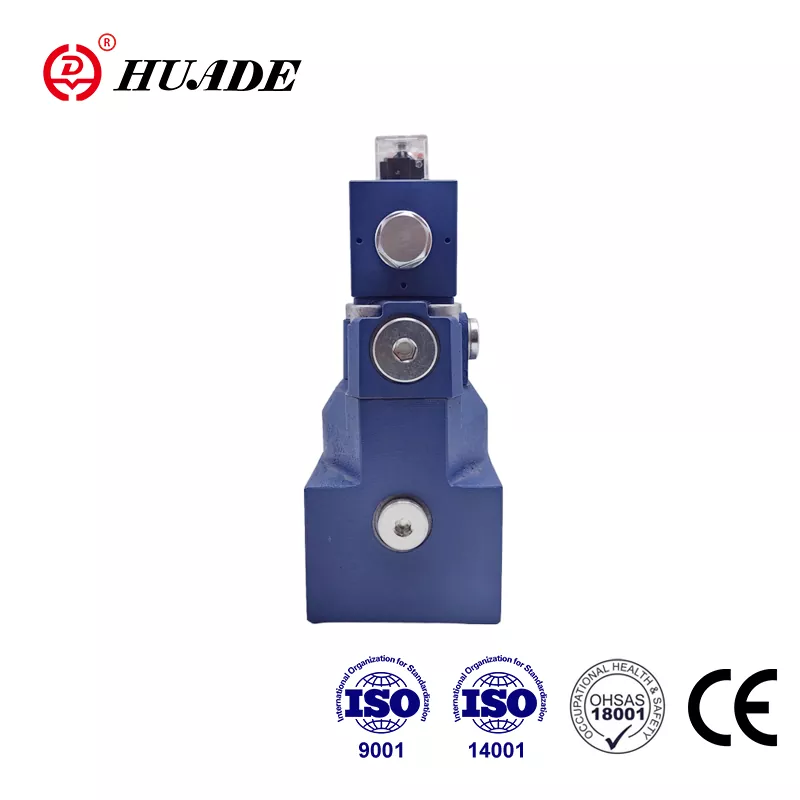

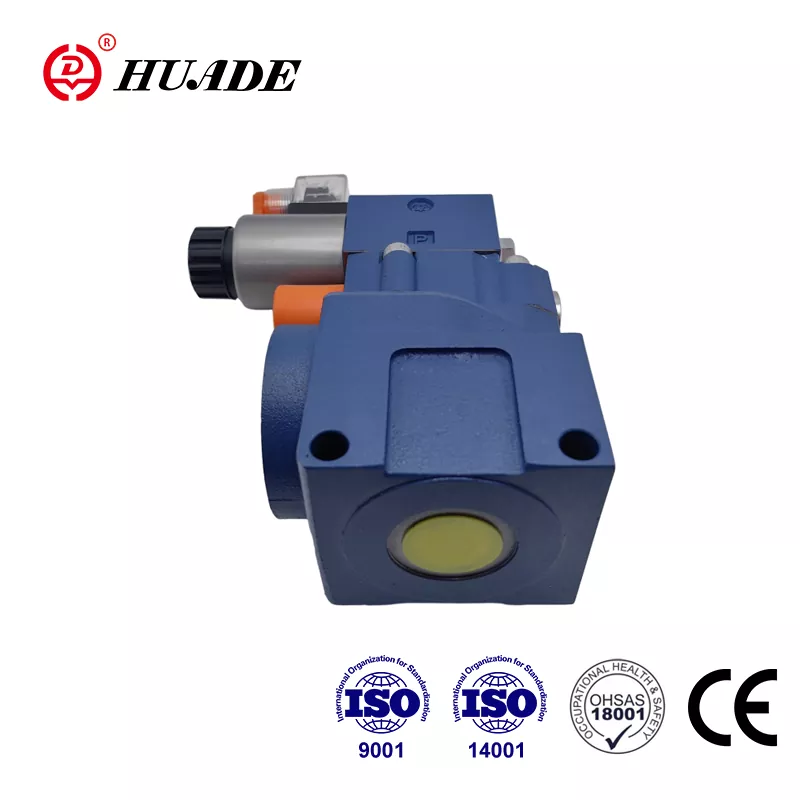

Soupape de surpression DBW 10

La soupape de surpression Huade® DBW 10 est plus durable que d’autres produits similaires. La raison en est que Huade Hydraulic a noué deux coopérations à long terme avec Rexroth. Le type DBW 10 peut remplacer les vannes de la même série proposées par Rexroth. Afin de fournir des produits hydrauliques, l'usine a introduit 750 équipements de production avancés du monde entier. L'usine accorde plus d'attention à l'aspect pratique des produits et s'engage à fournir aux clients des vannes hydrauliques abordables. Toutes les succursales de l'usine ont passé ISO9001, ISO14001 et OH SAS18001. La marque Huade® jouit d'une grande réputation en Chine. En raison de leur qualité fiable et de leurs performances stables, les vannes de pression Huade® sont largement utilisées dans les machines d'ingénierie et de construction, l'industrie militaire et d'autres domaines.

Paramètre de produit de la soupape de surpression DBW 10

Caractéristique du produit et application de la soupape de surpression DBW 10

Caractéristiques:

▶ Montage sur embase

▶ Schéma de raccordement selon DIN 24 340, forme E, ISO 6264 et CETOP - RP 121H

▶ Raccordement des tuyaux

▶ Insérer la connexion

▶ Trois éléments de réglage :

. Bouton rotatif

. Hex. vis à tête avec capuchon de protection

. Bouton rotatif verrouillable avec échelle

▶ Déchargement actionné par solénoïde via un distributeur à tiroir directionnel intégré

Application:

Les soupapes de surpression DBW 10 sont utilisées pour la limitation et la décharge actionnée par solénoïde de la pression de commande.

Fonction, section et symboles de la soupape de surpression DBW 10

Général

Les soupapes de pression DBW sont des soupapes de surpression pilotées.

Les soupapes de surpression (DB) se composent principalement d'une soupape principale (1) avec un ensemble tiroir principal (3) et d'une soupape pilotée (2) avec élément de réglage de la pression.

Soupape de surpression type DB

La pression présente dans l'orifice A agit sur le tiroir principal (3). En même temps, une pression est appliquée via les conduites de commande (6) et (7), qui sont équipées d'orifices (4) et (5), du côté chargé par ressort du tiroir principal (3) et au niveau de la bille (8). ) dans la vanne pilote (2). Si la pression dans l'orifice A dépasse la pression réglée sur le ressort (9), la bille (8) s'ouvre contre le ressort (9).

Le signal pour cela arrive en interne via les conduites de commande (10) et (6) du port A. Le fluide sous pression du côté chargé par ressort du tiroir principal (3) s'écoule maintenant via la conduite de commande (7), l'orifice d'orifice (11 ) et la bille (8) dans la chambre à ressort (12). Dans le type DB...50B/..., il circule en interne via la conduite de commande (13) vers le réservoir, ou dans le type DB..50/..Y..en externe via la conduite de commande (14). En raison des orifices (4) et (5), une chute de pression se produit au niveau du tiroir principal (3), la connexion du port A au port B est ouverte. Le fluide sous pression s'écoule désormais du port A vers le port B tout en maintenant la pression de service réglée.

La soupape de surpression peut être déchargée ou commutée sur une pression différente (deuxième étage de pression) via le port "X" (15).

Soupape de surpression type DBW

La fonction de cette vanne est fondamentalement la même que celle de la vanne de type DB.

Le déchargement au niveau du tiroir principal (3) est cependant réalisé en actionnant la valve directionnelle intégrée (16).

structure du DBW...50B

Symbole de DBW...50B

Avis

1. Le liquide doit être filtré. La finesse minimale du filtre est de 20 ㎛.

2. Le réservoir doit être hermétique et un filtre à air doit être installé à l'entrée d'air.

3. Produits sans sous-plaque à la sortie de l'usine, si besoin, veuillez commander spécialement.

4. Les vis de fixation de la valve doivent être de niveau haute intensité (classe 10.9). Veuillez les sélectionner et les utiliser en fonction des paramètres répertoriés dans le livre d'échantillons.

5. La rugosité de la surface liée à la vanne est requise, la rugosité de la surface est de 0,8.

6. La finition de surface de la pièce d'accouplement doit être de 0,01/100 mm.
