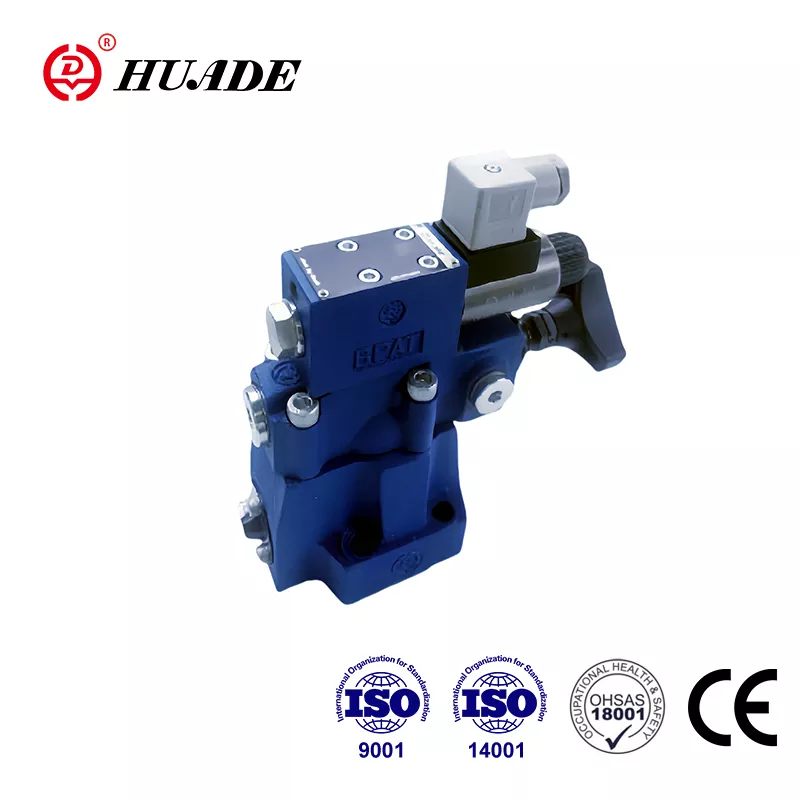

Créée en 1979, Huade Hydraulic a coopéré à deux reprises avec Bosch Rexroth. Les deux coopérations à long terme permettent aux vannes de pression Huade® d'atteindre le même niveau que les produits Rexroth. Les vannes d'arrêt de pression de type DAW peuvent remplacer la même série de Rexroth à un prix inférieur. En tant que marque leader dans l'industrie hydraulique chinoise, toutes les branches de l'entreprise ont passé les normes ISO9001, ISO14001 et OH SAS18001. La vanne d'arrêt de pression Huade® DAW a obtenu le certificat CE. Les vannes de pression Huade® ont gagné une large reconnaissance du marché et la confiance des utilisateurs.
|
Taille |
10 |
20 |
30 |
|
|
Débit maximum (L/min) |
40 |
100 |
250 |
|
|
la pression a sonné |
Voir courbe caractéristique |
|||
|
Port de pression de fonctionnement A (MPa) |
jusqu'à 31,5 |
|||
|
Max. pression réglable (MPa) |
jusqu'à 8, jusqu'à 16, jusqu'à 31,5 |
|||
|
Fluide sous pression |
Huile minérale (pour joint NBR) ou ester phosphaté (pour joint FPM) |
|||
|
Plage de viscosité (mm²/s) |
10~800 |
|||
|
Plage de température du fluide sous pression (℃) |
-30 à +80 |
|||
|
Degré de contamination (㎛) |
Le degré de contamination maximum autorisé du fluide sous pression est conforme à la norme NAS 1638 classe 9. |
|||
|
Poids (kg) |
ET |
3.8 |
7.7 |
13.4 |
|
CHOUCAS |
4.9 |
8.8 |
14.5 |
|
Caractéristiques:
▶ Pour le montage sur embase :
▶ 4 éléments de réglage :
● Bouton rotatif
● Manchon avec six pans intérieurs et capuchon de protection
● Bouton rotatif verrouillable avec échelle
● Bouton rotatif avec échelle
▶ 3 niveaux de pression
▶ Déchargement actionné par solénoïde via une valve directionnelle intégrée
Application:
Les vannes de régulation de pression de type DAW sont des vannes d'arrêt de pression pilotées. Ils sont utilisés pour commuter le débit d'une pompe sur un by-pass sans pression dès que la pression de chargement de l'accumulateur est atteinte. D'autres applications de la vanne concernent les systèmes équipés de pompes haute et basse pression. Dans ce cas, la pompe basse pression passe en by-pass sans pression dès que la haute pression réglée est atteinte.
Les vannes d'arrêt de pression se composent essentiellement d'une vanne principale avec l'ensemble tiroir principal, d'une vanne pilote avec élément de réglage de la pression et d'un clapet anti-retour. Dans les vannes de taille 10, le clapet anti-retour est intégré à la vanne principale. Dans les tailles de vanne 25 et 32, le clapet anti-retour est intégré dans une plaque séparée installée sous la vanne principale.
Vanne d'arrêt de pression type DAW
Détournement du débit de la pompe de P vers A ou de P vers T.
La pompe délivre du débit via le clapet anti-retour (1) dans le système hydraulique (P à A). La pression dans l'orifice A agit via la conduite pilote (3) sur le tiroir de commande pilote (4). En même temps, la pression dans l'orifice P passe via les orifices (5) et (7) vers le côté chargé par ressort du tiroir principal (6) et du clapet (8) dans la vanne pilote (2). Dès que la pression de coupure réglée dans le système hydraulique est atteinte, le clapet (8) se soulève contre le ressort (9). Le fluide sous pression s'écoule maintenant via les orifices (5) et (7) dans la chambre à ressort (11). Depuis
ici, le fluide est renvoyé au réservoir soit en interne via la conduite de commande dans la vanne de type DA...30B/..., soit en externe via la conduite de commande dans la vanne de type DA.30B/..Y... Grâce aux orifices(5) et (7), une chute de pression est désormais présente au niveau du tiroir principal (6). Le tiroir principal (6) se soulève maintenant de son siège et ouvre la connexion de P à T. Le clapet anti-retour (1) dose désormais la connexion de A à P. Le clapet (8) est maintenant maintenu ouvert par la pression du système via le pilote. bobine (4).
Détournement du débit de la pompe de P vers T ou de P vers A.
La surface de la bobine pilote (4) est 17 % supérieure à la surface efficace du champignon (8). La force effective exercée sur le tiroir pilote (4) est donc 17 % supérieure à la force effective exercée sur le clapet (8) . Lorsque la pression de l'actionneur chute par rapport à la pression de coupure d'une vanne qui correspond à la différence de pression de commutation, le ressort (9) pousse le clapet (8) sur son siège. La pression est alors créée du côté chargé par ressort du tiroir principal (6). En conjonction avec le ressort (10), celui-ci ferme le tiroir principal (6) et isole la connexion de P à T. Le débit de la pompe passe à nouveau via le clapet anti-retour (1) dans le système hydraulique (P vers A).
Une valve directionnelle actionnée par solénoïde (12) peut cependant faire passer la pression de coupure réglée qui se trouve sous la valve pilote (2) soit de P à T, soit de P à A.
structure de DAW20,30 ...30B
Symboles de DAW...30B
