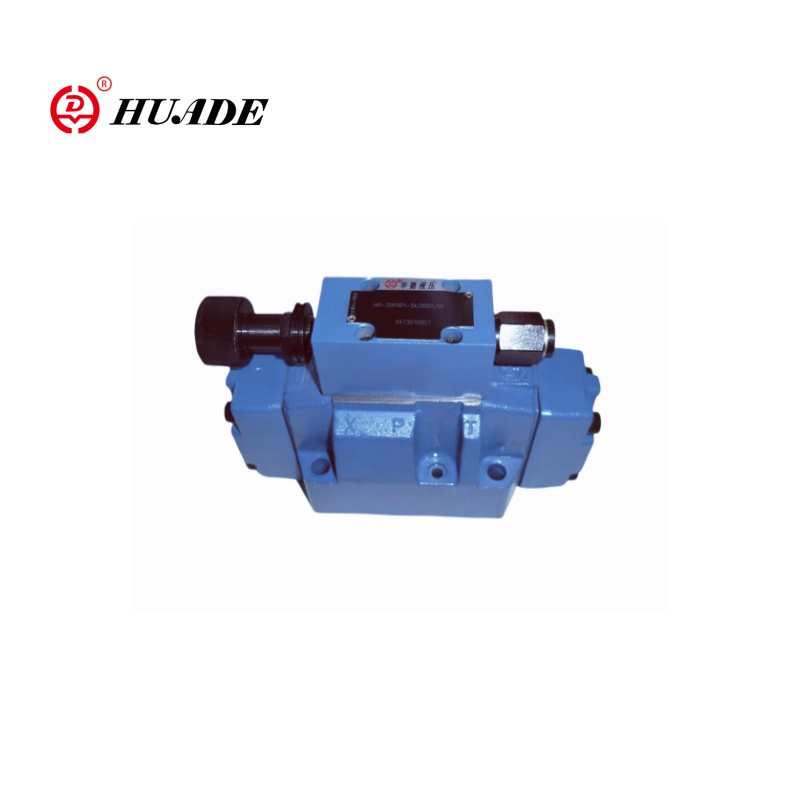

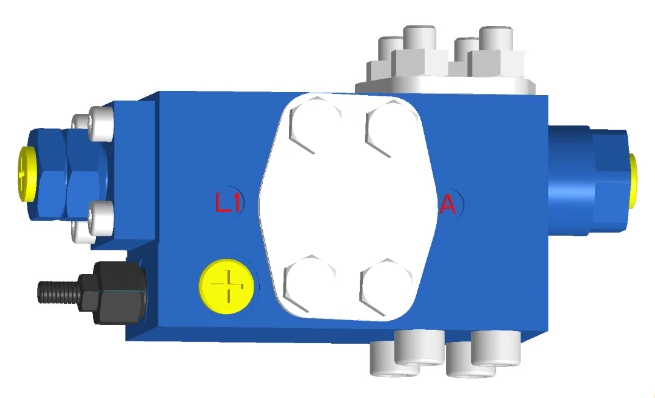

Pression proportionnelle réduisant la vanne 3DR16P-5X

Le pilote a fonctionné sur une pression proportionnelle à trois voies, la soupape 3DR16P-5X est un élément de contrôle hydraulique haute performance. La soupape de réduction de la pression proportionnelle de Huade 3DR16P-5X est principalement utilisée pour réduire et limiter la pression du système pour garantir que le système hydraulique peut maintenir un niveau de pression stable. 3DR16P-5X, où "3DR" représente la série de vannes à réduction de pression à trois voies, "16" représente la taille, "P" représente le contrôle de la pression, et "5x" représente un code de configuration. La vanne proportionnelle 3DR16P-5x de Huade peut remplacer le même modèle proposé par Rexroth.

Paramètre de produit de la pression proportionnelle RÉDUCTION VALVE 3DR16P-5X

Caractéristique du produit et application de la pression proportionnelle réduisant la vanne 3DR16P-5X

Caractéristiques:

▶ Valve pour réduire (P à A) et limiter (A à T) un système

▶ Pour le montage des sous-plaques

▶ 4 notes de pression

▶ 4 Éléments de réglage, facultatif:

● Boutage rotatif

● Manche avec hexagone et capuchon de protection

● Boutage rotatif verrouillable avec échelle

Bouton rotatif avec échelle

Application:

La soupape de réduction de pression proportionnelle 3DR16P-5X convient aux systèmes hydrauliques qui nécessitent un contrôle de pression de haute précision, tels que les machines de moulage par injection, les machines de construction et les équipements de fabrication de haute précision.

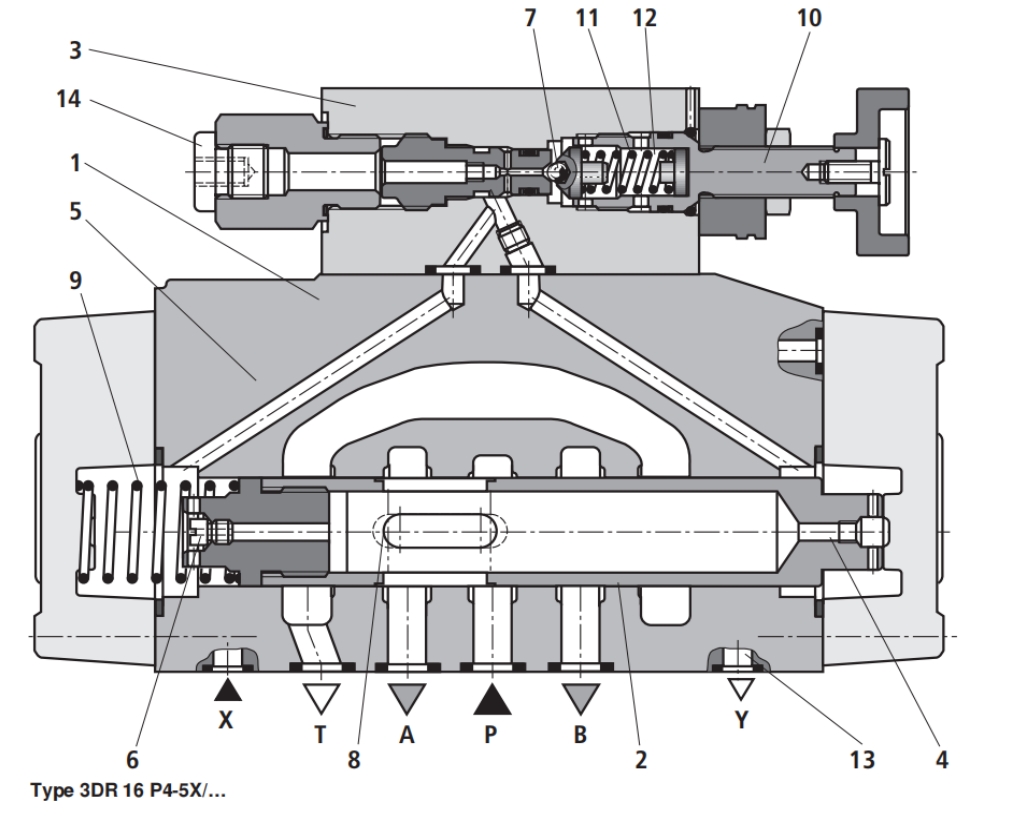

Fonction et section de la pression proportionnelle réduisant la vanne 3DR16P-5X

Les soupapes de commande de pression de type 3DR sont des vannes de réduction de pression à 3 voies à 3 voies avec une fonction de soulagement de la pression pour le circuit secondaire. Ils sont utilisés pour réduire la pression du système.

La soupape de réduction de pression se compose essentiellement de la soupape principale (1) avec une bobine de commande (2) et de la soupape de commande pilote (3) avec un élément de réglage de la pression (10).

En position de départ, la valve est ouverte. Le liquide hydraulique peut s'écouler du canal P vers le canal A sans aucune restriction.

La pression dans le canal A est appliquée via l'alésage (4) à la zone de la bobine opposée au ressort de compression (9). Dans le même temps, la pression est appliquée via l'orifice (6) au côté à ressort de la bobine de commande (2) et via le canal (5) à la balle (7) dans la soupape de commande pilote (3).

Selon le réglage du ressort de compression (11), la pression s'accumule en amont de la balle (7) et du canal (5) et maintient la bobine de commande (2) en position ouverte. Les flux de liquide hydraulique du canal P via la bobe de contrôle (2) pour canaliser A jusqu'à ce que la pression s'acquitte dans le canal A, qui atteint une valeur plus élevée que la valeur de pression définie sur le ressort de compression (11) et soulève la balle (7).

La bobine de commande (2) se déplace vers la position fermée. La pression réduite requise est atteinte lorsque la pression dans le canal A et la valeur de pression définie sur le ressort de compression (11) sont en

Équilibre.

Lorsque la pression dans le canal A augmente encore en raison des forces externes agissant sur l'actionneur, la bobine de contrôle (2) est poussée plus loin contre le ressort de compression (9). Cela ouvre une connexion entre le canal T et le canal A via le terrain de contrôle (8) sur la bobine de contrôle (2). La quantité de liquide hydraulique rejeté sur le réservoir garantit que la pression n'augmentera plus.

L'huile pilote est toujours drainée à l'extérieur de la chambre à ressort (12) via la ligne pilote (13) à Port Y. Il doit toujours être retourné à la pression zéro vers le réservoir.

Le port de jauge de pression (14) permet de vérifier la pression réduite du canal A.
