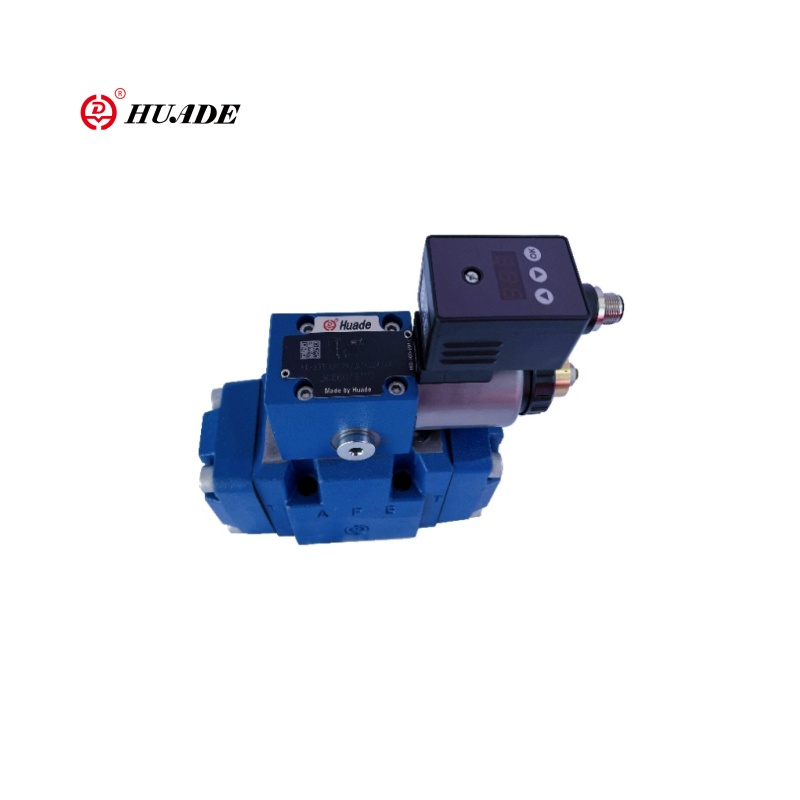

Pression proportionnelle réduisant la vanne 3Dree-7x

La soupape réductrice de pression proportionnelle à trois voies réduisant la pression 3Dree-7x est un modèle amélioré ou modifié de la série de soupape 3DRE, avec une précision de contrôle plus élevée ou des fonctions supplémentaires (telles que le module de contrôle électronique intégré). Sa fonction centrale de cette valve proportionnelle est d'ajuster la pression de sortie proportionnellement par des signaux électriques, et d'atteindre le contrôle de la pression et le déchargement à travers la conception à trois (P → A, A → T), qui convient aux systèmes hydrauliques qui nécessitent une régulation de pression dynamique et élevée.

Paramètre de produit de la pression proportionnelle RÉDUCTION VALVE 3DRE-7X

Paramètre du produit de la pression proportionnelle Réducteur de soupape 3Dree-7X

Caractéristiques:

▶ Version à 3 voies

▶ Fonctionnement au moyen d'un solénoïde proportionnel avec bobine rotatif

▶ Pour le montage des sous-plaques

▶ PORTING SECTION Selon ISO 4401

▶ Limitation de pression maximale, facultative

▶ Valve et électronique de contrôle à partir d'une seule source

▶ Électronique intégrée (OBE) (type HD-3DRE (M) E):

- Petite tolérance de fabrication de la courbe caractéristique de la pression de valeur de commande

▶ Électronique de contrôle externe (Type HD-3DRE (M)

▶ Courbe de caractéristique de pression de valeur de commande linéaire

Application:

La vanne réductrice de pression proportionnelle 3Dree-7x est principalement utilisée dans l'automatisation industrielle et les machines-outils, les excavateurs / chargeurs, les bancs d'essai de composants hydrauliques, les systèmes de tangage de production d'énergie éolienne.

Fonction et section de la pression proportionnelle réduisant la vanne 3Dree-7x

Fonction, section

Les types de soupapes 3DRE (M) et 3DRE (m) E sont des vannes de réduction de pression à 3 voies électriques avec limitation de pression de l'actionneur.

Ils sont utilisés pour la réduction (P à A) et la limitation (A à T) d'une pression du système.

Installation

Les vannes se composent de deux assemblages principaux:

▶ Vanne de commande pilote (1) avec solénoïde proportionnel (2), éventuellement avec limitation de pression maximale (15)

▶ Vanne principale (3) avec bobine de commande principale (4)

Fonction

▶ Résultat dépendant de la valeur de la commande de la pression à réduire dans le port A via la soupape de commande pilote (1).

▶ Avec le port dépressurisé P, les ressorts (5) et (6) maintiennent la bobine de contrôle principale (4) dans sa position centrale.

De cette façon, un saut de démarrage sur l'actionneur est empêché.

▶ Flux de fluide pilote de l'alésage (7) via le contrôleur d'écoulement (8), via la chambre de commande (11) et l'espace de gaz (9), via la ligne (10) au port Y. Cette connexion doit être conduite dans le réservoir à la pression zéro.

Réduction de la pression

▶ Accumulation de la pression pilote dans la chambre de contrôle (11) en fonction de la valeur de commande.

▶ Accumulation de pression dans la chambre à ressort (13) via la buse (12) et le mouvement de la bobine de contrôle principale (4) vers la droite.

Les flux de liquide hydraulique de P à A.

▶ La pression de l'actionneur dans le port A est disponible dans la chambre à ressort (14).

▶ L'augmentation de la pression du port A à la pression fixée de la soupape de commande pilote (1) entraîne le mouvement de la bobine principale (4) vers la gauche. La pression dans le port A est presque identique à la pression définie au niveau de la soupape de commande pilote (1).

Limitation de pression

▶ Si la pression dans le port A dépasse la pression fixée de la soupape de commande pilote (1), la bobine de commande principale (4) est déplacée plus loin vers la gauche.

▶ Ceci ouvre la connexion de A à T et limite la pression en attente du port A à la valeur de commande SET.

Type HD-3Dree et HD-3Dreme (avec électronique intégrée (OBE))

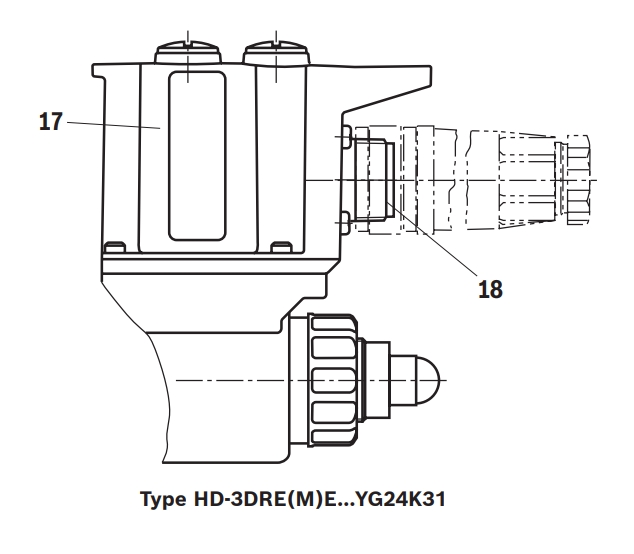

En ce qui concerne la fonction et la configuration, ces vannes correspondent aux types HD-3DRE et HD-3Drem.Ad la vanne de commande pilote, il y a en outre un boîtier (17) avec l'électronique de contrôle.

La tension de l'alimentation et de la valeur de commande est appliquée au connecteur (18).

À l'usine, la courbe caractéristique de pression de valeur de commande est ajustée avec peu de tolérance de fabrication. Pour plus d'informations, voir page 9.
