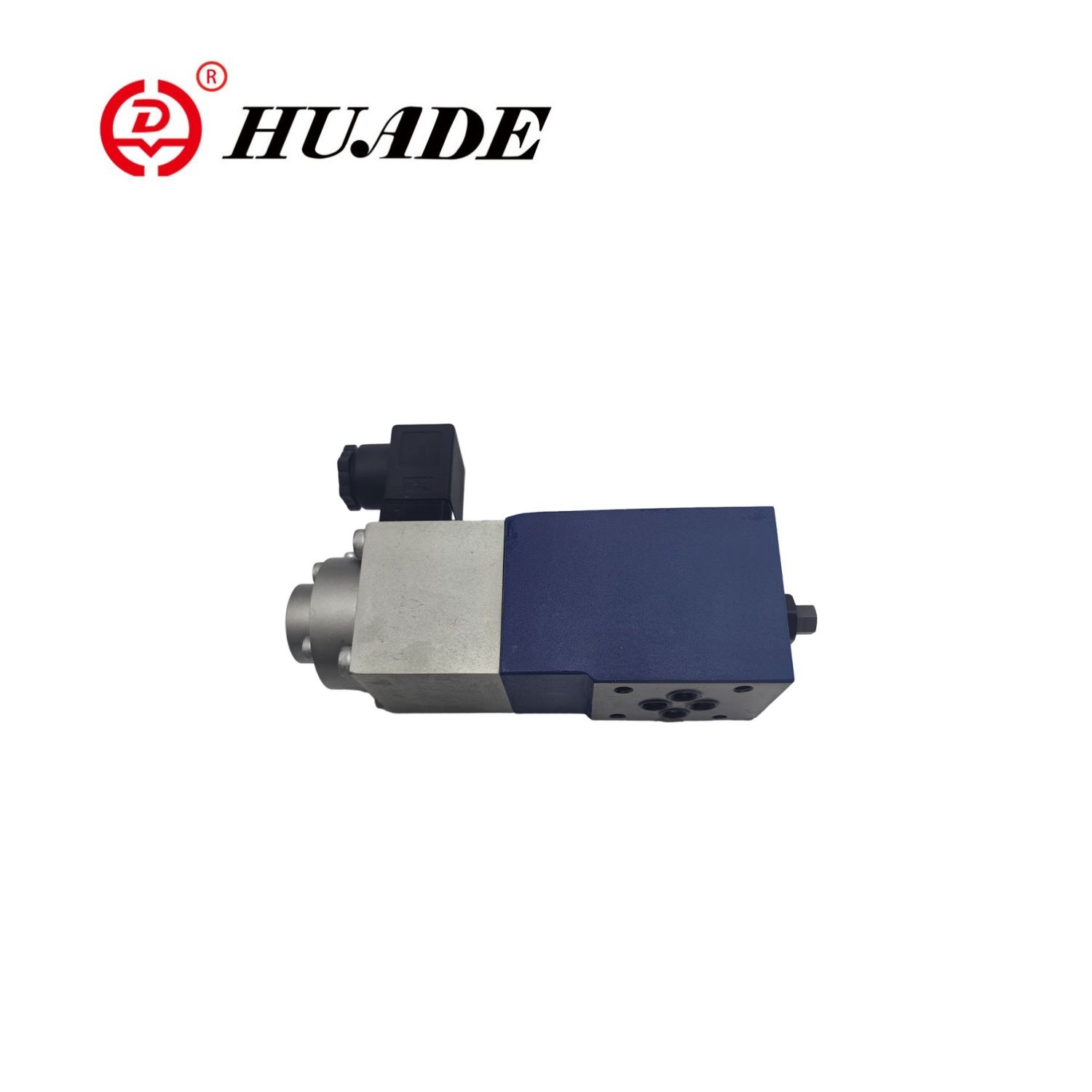

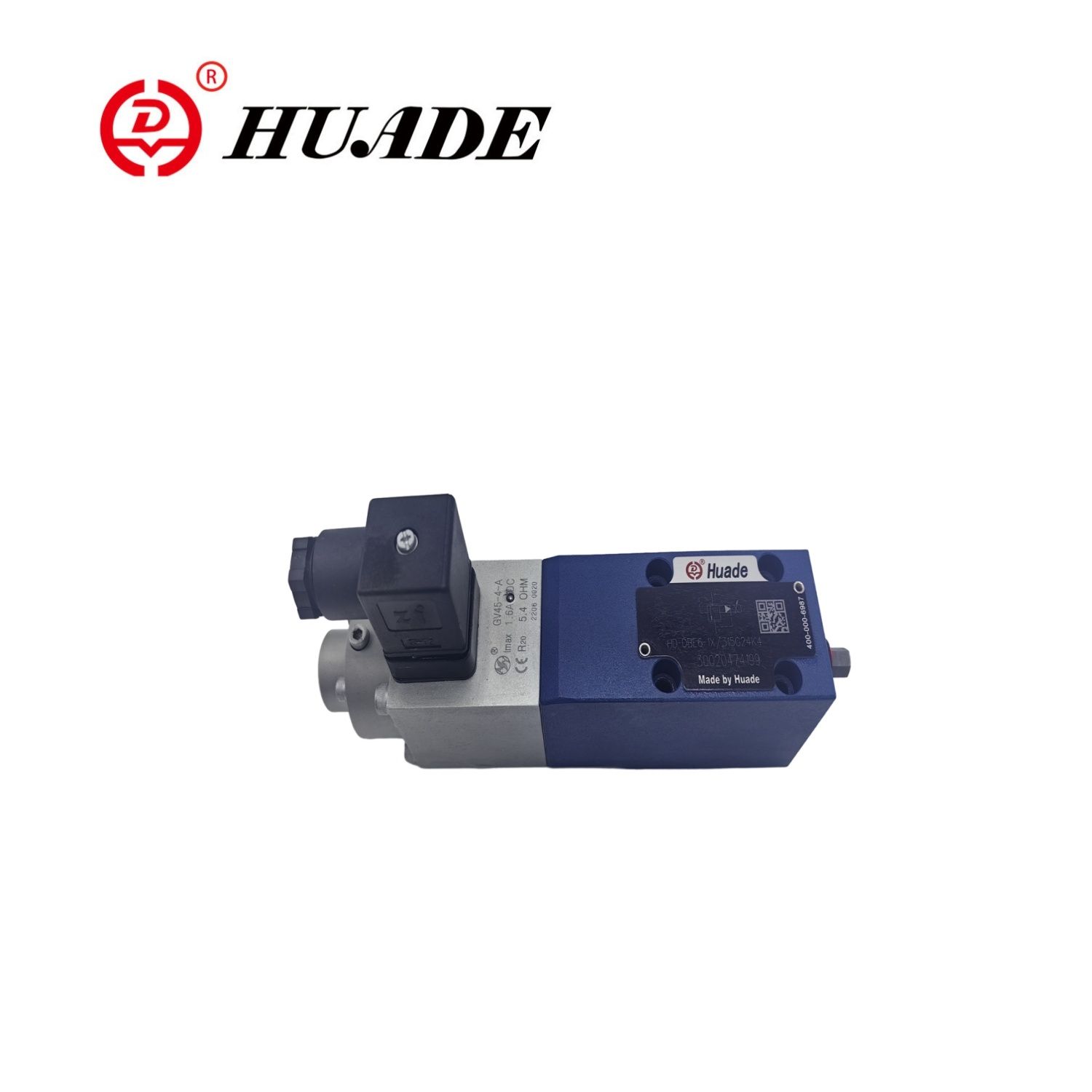

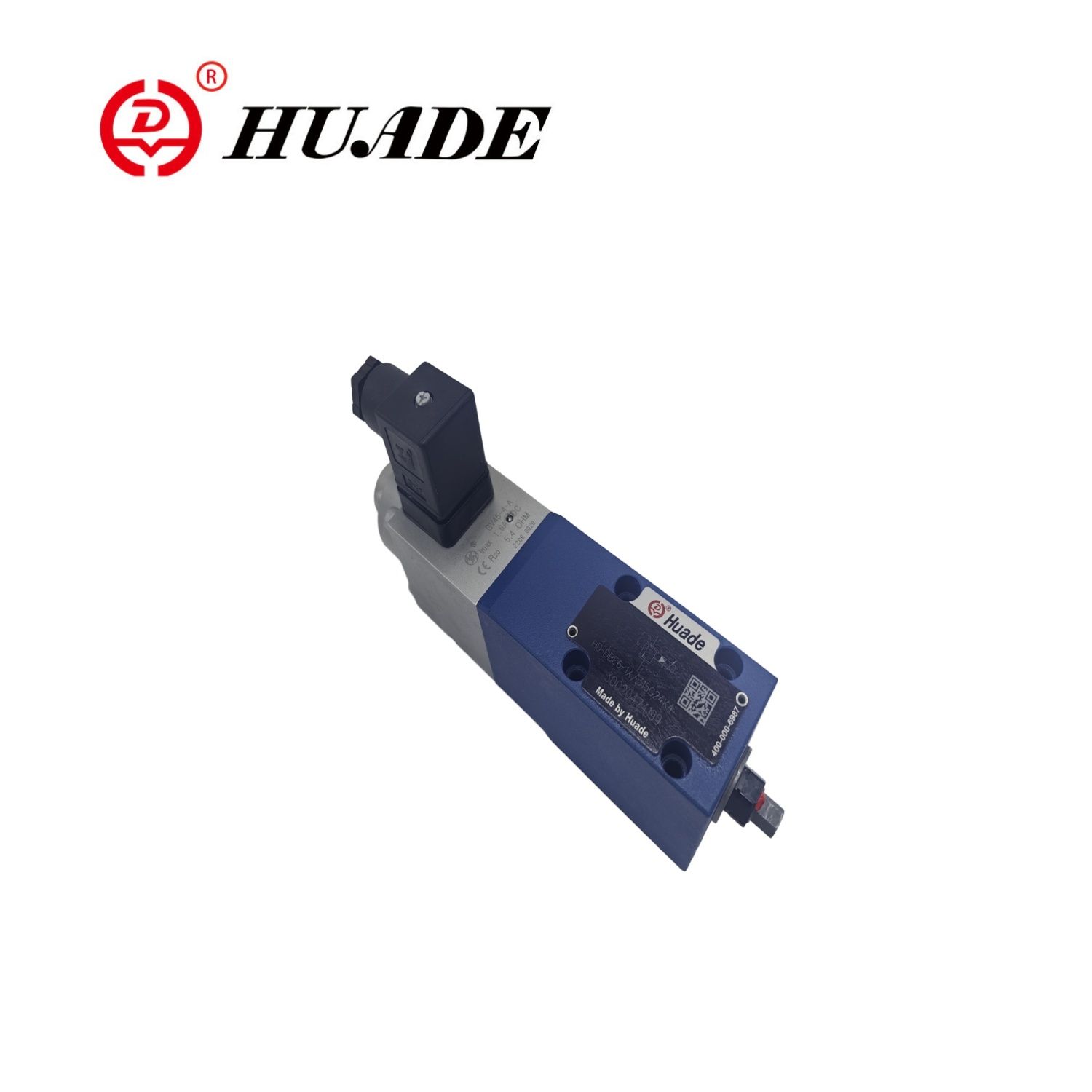

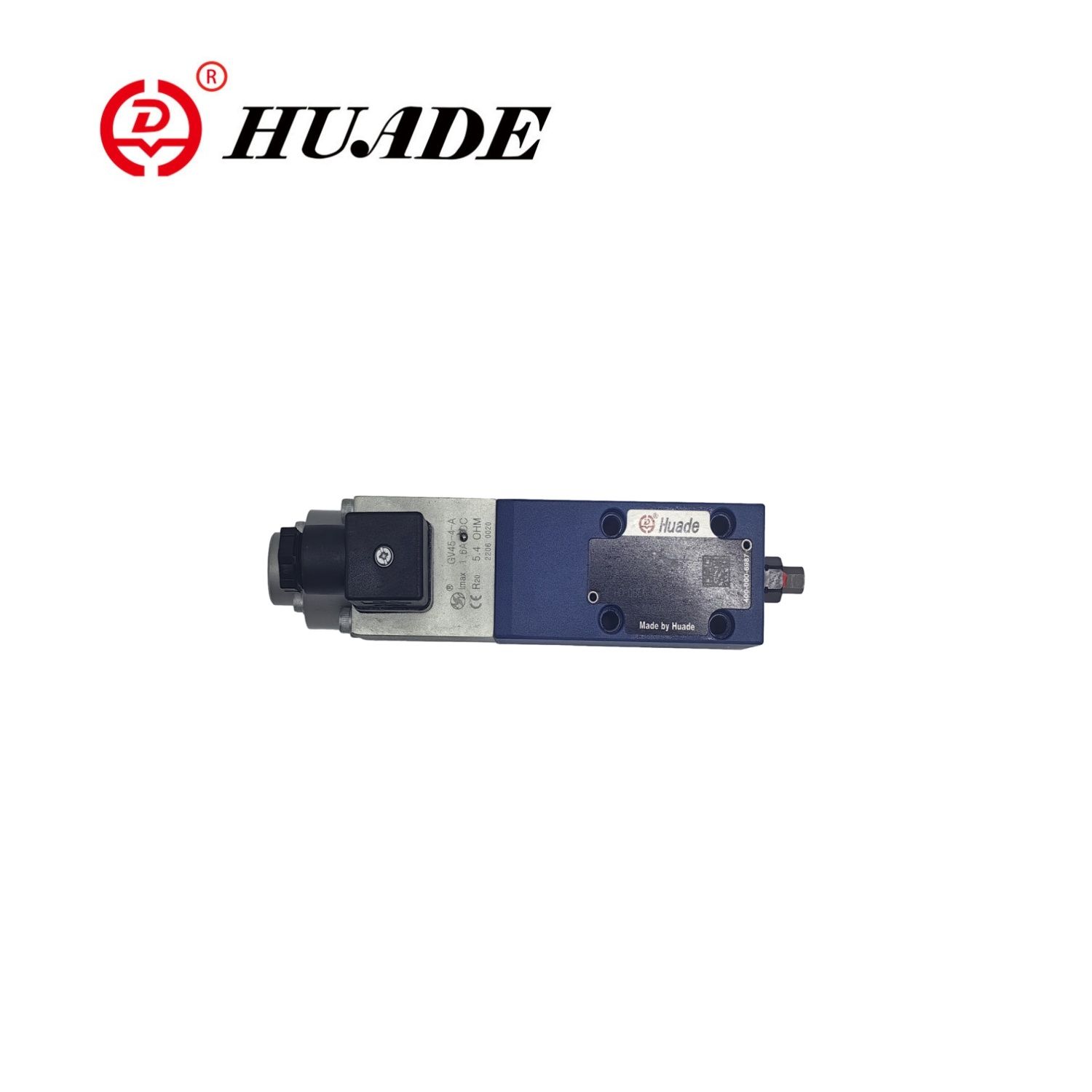

Valve de décharge de pression proportionnelle ZDBE-1X

La soupape de décharge proportionnelle ZDBE-1X contrôle la position de la bobine de soupape à travers un solénoïde proportionnel, réalisant ainsi un ajustement sans étape de la pression du système. La valve proportionnelle ZDBE-1X est conforme aux exigences de CE, répond aux normes internationales et est compatible avec les produits de Rexroth.

Paramètre de produit de la soupape de décharge de pression proportionnelle ZDBE-1X

Caractéristique du produit et application de la soupape de décharge de pression proportionnelle ZDBE-1X

Caractéristiques:

▶ Valve pour limiter une pression du système

▶ Agtuation via des solénoïdes proportionnels

▶ Pour le montage des sous-plaques ou la conception de la plaque de sandwich

▶ Valve et électronique de contrôle à partir d'une seule source

Application:

La vanne de relief proportionnelle ZDBE-1X est largement utilisée dans divers systèmes hydrauliques qui nécessitent un contrôle précis de la pression, tels que les machines de construction, l'équipement métallurgique, la construction navale et d'autres champs.

Fonction et section de la vanne de décharge de pression proportionnelle zdbe-1x

Les soupapes de décharge de pression proportionnelle, les types HD-ZDBE sont actionnées au moyen d'un solénoïde proportionnel. Ces vannes sont utilisées pour limiter une pression du système. Avec ces vannes, il est possible d'ajuster sans pas la pression du système, qui doit être limitée, par rapport à la valeur de commande électrique.

Ces valves se composent essentiellement d'un solénoïde proportionnel (1), du boîtier (2), de la cartouche de valve (3), de la bobine (4) et du Pilot Poppet (8). Le solénoïde proportionnel convertit le courant électrique proportionnel en une force mécanique. Une augmentation du courant provoque une augmentation correspondante de la force du solénoïde. La chambre d'armature du solénoïde est remplie de liquide hydraulique et est équilibrée à la pression. Le réglage de la pression du système est effectué via les solénoïdes proportionnels (1) par rapport à la valeur de commande. La pression résultant du système du port P agit sur le côté droit de la bobine (4). Dans le même temps, la pression du système agit via la ligne de commande (6) qui est équipée d'un orifice (5) du côté chargé à ressort de la bobine (4). Via un autre rifice (7), la pression du système agit sur le Pilot Poppet (8) contre la force du solénoïde proportionnel (1). Une fois que la pression du système a atteint la valeur prédéfinie, le Pilot Poppet (8) se soulève de son siège. Selon le modèle, l'huile pilote peut désormais s'écouler à l'extérieur via le port A (Y) ou en interne dans le réservoir, cela a pour effet de limiter la pression du côté chargé du ressort de la bobine (4). Si la pression du système continue de s'élever légèrement, la pression plus élevée sur le côté droit de la bobine pousse la bobine vers la gauche en position de contrôle P vers T. à un courant de contrôle minimum -correspondant à une valeur de commande de zéro - La pression réglable minimale sera définie.

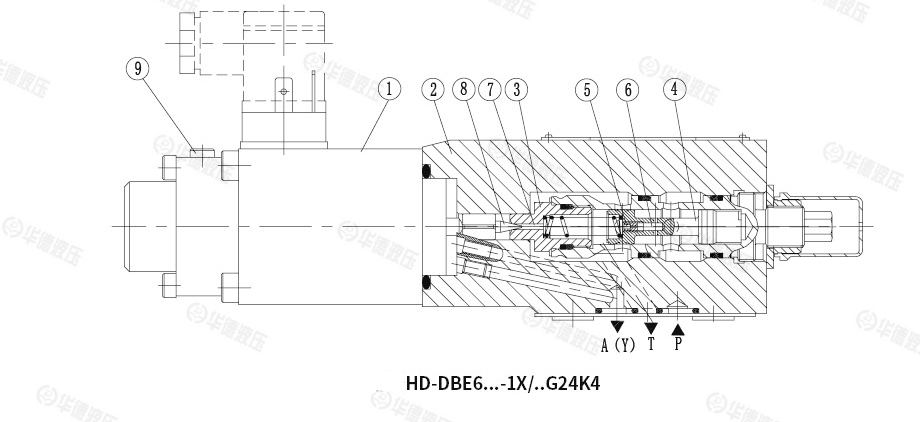

Structure de la soupape de décharge de pression proportionnelle ZDBE-1X

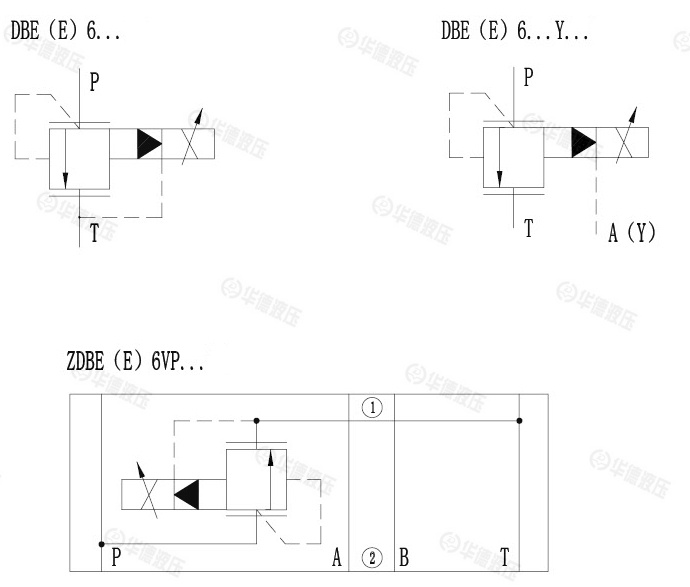

Symbole de la soupape de décharge de pression proportionnelle ZDBE-1X
