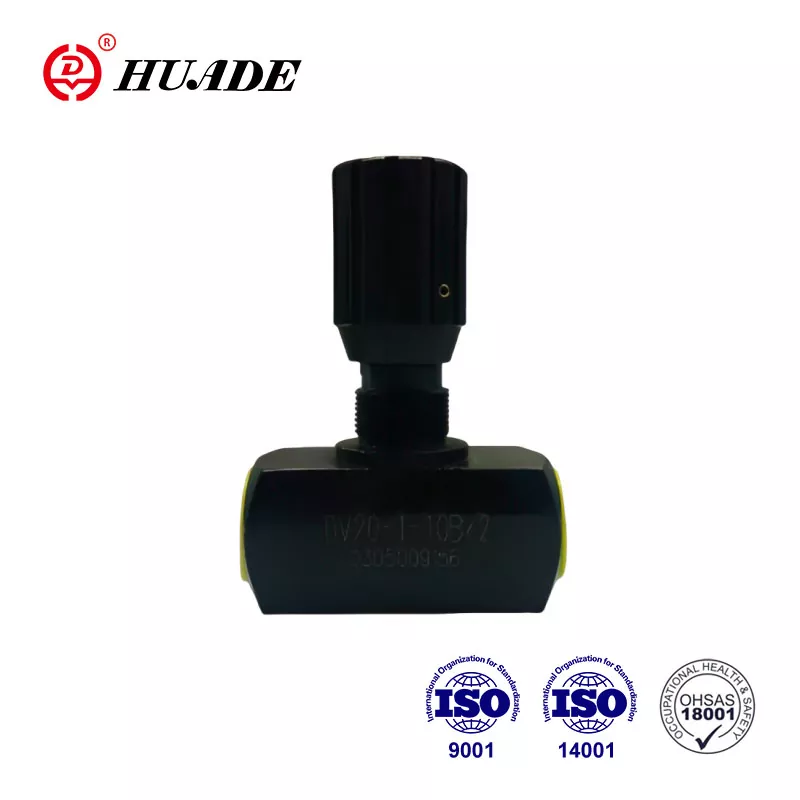

Les vannes de type DV sont des vannes d'étranglement/d'isolement. Créée grâce à un partenariat stratégique entre les gouvernements chinois et allemand en 1979, Huade Hydraulic a formé une production à grande échelle. Grâce à l'introduction de la technologie avancée de Rexroth, le papillon des gaz/vanne d'isolement Huade® DV offre des performances supérieures. C'est une alternative abordable aux produits similaires de marques de renommée internationale.
|
Matériel |
Acier |
Laiton |
Acier inoxydable |
|
Max. pression de service admissible (MPa) |
à 35 |
à 15 |
à 35 |
|
Fluide |
Huile minérale ou ester de phosphate |
||
|
Plage de température du fluide (℃) |
-30 à +80 |
||
|
Plage de viscosité (mm²/s) |
10 à 800 |
||
|
Position d'installation |
facultatif |
||
Caractéristiques:
▶ Connexion filetée
▶ Montage sur embase
Application:
Les vannes d'étranglement/d'isolement de type DV servent à régler un débit d'huile précis et peuvent également être utilisées pour la fonction d'arrêt.
Les vannes d'étranglement/d'isolement type DV se composent essentiellement d'un boîtier (1), d'un bouton de réglage (2) avec dispositif de verrouillage (3). En tournant le bouton de réglage (2) vers la gauche, la broche (4) avec la tige d'étranglement (5) augmente la section de débit (6) au maximum. En tournant le bouton de réglage (2) vers la droite, la broche (4) avec la goupille d'étranglement (5) diminue la section de débit (6) jusqu'à ce qu'elle soit complètement fermée sans fuite. Pour le réglage répété, une échelle de couleurs (7) est prévue sur l'extrémité supérieure de la broche (4). La zone du triangle coloré (8) indique jusqu'où la vanne est ouverte (plus le triangle coloré est grand, plus l'ouverture est grande). . Le réglage du débit est verrouillé au moyen du dispositif de verrouillage (3).
Structure du papillon des gaz DV
symbole du papillon des gaz DV
