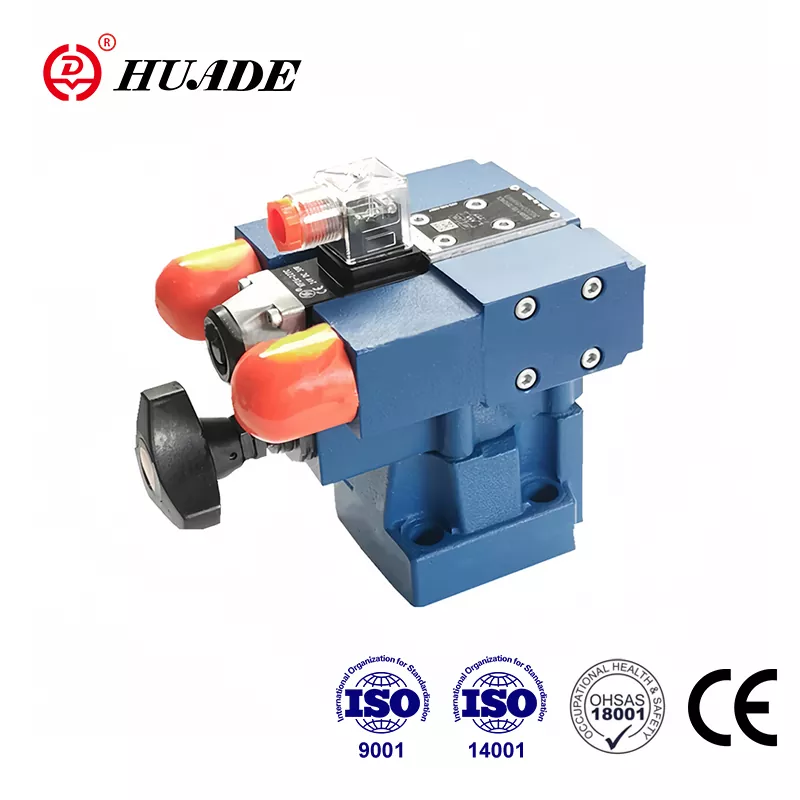

Huade Hydraulic accorde plus d'attention à la praticité de ses produits. La soupape de surpression DB3U est compétitive avec des produits bien connus de bonne qualité et à prix inférieur. Huade Hydraulic a introduit la technologie de pointe de Rexroth grâce à deux coopérations à long terme avec Rexroth. En tant que marque leader dans l'industrie hydraulique chinoise, les soupapes de surpression Huade® gagnent une large reconnaissance sur le marché et la confiance des utilisateurs. Toutes les branches de l'entreprise ont passé ISO9001, ISO14001 et OH SAS18001. Les produits phares de Huade® ont reçu le certificat CCS (China Classification Society) et sont largement utilisés dans l'industrie maritime.
|
Taille |
8 |
10 |
15 |
20 |
25 |
30 |
|
|
Débit (L/min) |
Connexion filetée |
100 |
200 |
400 |
600 |
||
|
Montage sur embase |
- |
200 |
- |
400 |
- |
600 |
|
|
Pression de service (MPa) |
ports A, B, X. jusqu'à 31,5 |
||||||
|
Contre-pression (port Y) (MPa) |
jusqu'à 31,5 |
||||||
|
Min. Pression de réglage (MPa) |
voir courbes de fonctionnement |
||||||
|
Max. Pression de réglage (MPa) |
jusqu'à 10 ou 31,5 |
||||||
|
Fluide sous pression |
Huile minérale (pour joint NBR) ou ester phosphaté (pour joint FPM) |
||||||
|
Plage de viscosité (mm²/s) |
10 à 800 |
||||||
|
Plage de température (℃) |
-30 à +80 |
||||||
|
Taille de la valve directionnelle |
voir distributeur 4WE5 |
||||||
Caractéristiques:
▶ Montage sur embase
▶ Connexion filetée
▶ Installation dans des collecteurs
▶ 3 éléments de réglage :
. Bouton rotatif
. Vis à six pans intérieur et capuchon de protection
. Bouton rotatif avec échelle
▶ Commande électromagnétique via distributeur monté
Application:
Les soupapes de surpression DB3U sont utilisées pour limiter la pression de service.
Les soupapes de pression de type DB3U sont des soupapes de surpression pilotées. Ils peuvent être commutés sur différents niveaux de pression (2 ou 3) par des solénoïdes actionnés.
Les soupapes de surpression sont principalement constituées de la soupape principale. Vanne de régulation 4/3,4/1 (Type WE5...) et trois vannes pilotes.
À l'état hors tension, la pression dans l'orifice A est réglée par la vanne pilote (7).
La pression présente dans l'orifice A agit sur le tiroir principal (1). En même temps, la pression est appliquée via les conduites de commande (12) et (4), qui sont équipées d'orifices (2) et (3), du côté chargé par ressort du tiroir principal (1) et au niveau du clapet (6). ) dans la vanne pilote (7). Si la pression dans l'orifice A dépasse la valeur réglée au niveau du ressort (8), le clapet
(6) s'ouvre contre le ressort (8).
Le signal pour cela arrive en interne via les conduites de commande (12) et (4) du port A. Le fluide sous pression du côté chargé par ressort du tiroir principal (1) s'écoule maintenant via la conduite de commande (3), le clapet (6) dans la chambre à ressort(9). Dans le type DB3U...30/..., il circule en interne via la conduite de commande (10) vers le réservoir, ou dans le type DB3U..30/..Y.., en externe via le port Y. Grâce aux orifices ( 2) et (3) une chute de pression se produit au niveau du tiroir principal (1), la connexion du port A au port B est ouverte. Désormais, le fluide sous pression s'écoule du port A vers le port B tout en maintenant la pression de fonctionnement réglée par la vanne.
Lorsque le solénoïde « a » est alimenté : La pression dans le port A est réglée par la vanne pilote II.
Lorsque le solénoïde « b » est alimenté : La pression dans l'orifice A est réglée par la vanne pilote I.
La pression de réglage de la vanne pilote (7) doit être supérieure à la pression de réglage des pilotes I et II.
Tapez DB2U
Les vannes de pression de type DB2U se composent principalement d'un distributeur (type WE5...) et de trois vannes pilotes. La fonction de cette vanne est fondamentalement la même que celle de la vanne de type DB3U.
structure de la soupape de surpression DB3U
Symboles
